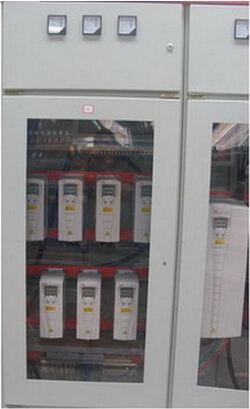

變頻控制柜

一、功能概述

   ◆ 工作模式：自動模式/手動模式；
   ◆ 控制對象：風機、水泵、螺桿電機、變頻電機等各種電機；
   ◆ 信號測量：電流、電壓、頻率、轉速等電機參數；
   ◆ 信號保護：信號斷線保護；
   ◆ 量程設定：可根據傳感器量程自由設定；
   ◆ 適用場所：無限制；
   ◆ 安全保護：缺相、過流、欠壓、過壓、過速等；
   ◆ 報警信號：參照說明書；
   ◆ 電機數量：一拖一、一拖二、一拖三等；
   ◆ 水泵功能：手動，自動，運行指示，故障指示；
   ◆ 聯鎖功能：可產生或接受聯鎖信號；
   ◆ 通訊功能：RS485-MODBUS RTU(默認)、以太網、PROFIBUS等(需配卡鍵)；
   ◆ 語音功能：無；
   ◆ 信號隔離：無；


二、技術參數

   1. 電源電壓: AC380V
   2. 消耗功率: 根據動力部分功率
   3. 控制方式: 全自動
   4. 輸入信號: 0/4～20mA、0-10V；
   5. 基本誤差: 0.2%
   6. 顯示方式: 液晶屏顯示
   7. 屏幕保護: 5分鐘
   8. 觸點容量: AC230V/3A
   9. 觸點壽命: 100000次
   10.控制輸出: 干接點
   11.外形尺寸: *×*×*mm
   12.使用環境: -30～70 ℃ ；<85%RH


三、型號說明

   適配壓力變送器變送信號輸入4-20mA
   適配溫度變送器變送信號輸入4-20mA


四、風機水泵變頻柜相關配件

   ◆ 溫度傳感器：WZP230 PT100 4-20mA，M27X2，0-200攝氏度；
   ◆ 壓力開關：
